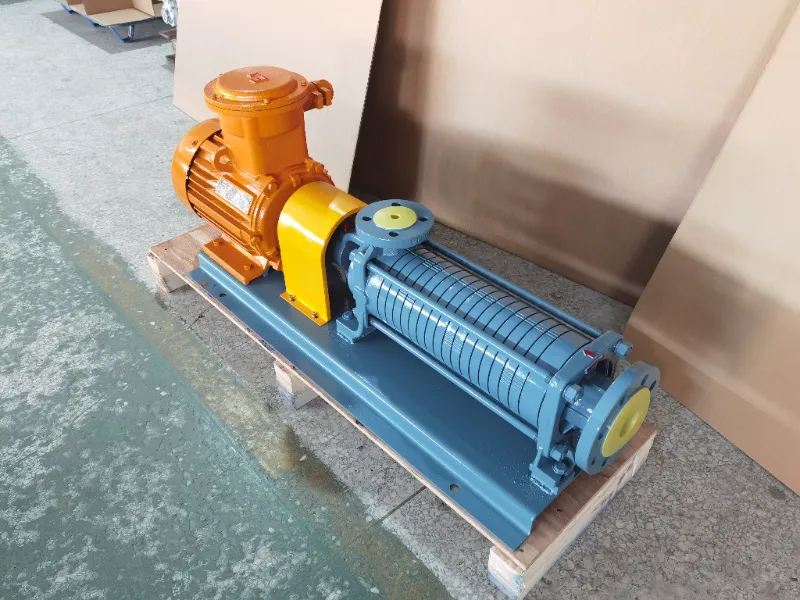

LPG 6 Stage Centrifugal Pump

Ang LPG multistage pump na ito ay isang centrifugal flow-channel pump na may pahalang na 6-stage na disenyo. Gumagamit ito ng mekanikal na selyo nang walang panlabas na paglamig. Nilagyan ng pre-compression turbine sa suction end, ang lpg 6 na yugto na centrifugal pump na ito ay gumaganap nang maayos sa ilalim ng mababang kondisyon ng NPSH, na nag-aalok ng mataas na daloy ng daloy at mataas na presyon. Pinangangasiwaan nito ang iba't ibang media kabilang ang LPG, kerosene, diesel, at iba pang mga light oil.

Ang parameter ay ang sumusunod.

Istraktura ng Produkto

Ang lpg 6 stage centrifugal pump na ito ay binubuo ng apat na pangunahing seksyon: suporta, drive, bearings, at seal. Binubuo ng support section ang inlet support frame, outlet support frame, front guide vane sleeve assembly, guide vane baffle, guide vane sleeve assembly, outlet connector, cover, at bearing housing – na sinigurado ng tie bolts na pinagsasama-sama ang lahat ng stage para mabuo ang working chamber. Ang drive section ay binubuo ng shaft, front-stage impeller, copper impeller, at parallel key. Kasama sa mga bearings ang front guide vane sleeve bearings, guide vane sleeve bearings, at rolling bearings. Ang mga seal ay binubuo ng mga O-ring at mechanical seal.

Prinsipyo sa Paggawa

Ang lpg 6 stage centrifugal pump na ito ay gumagana sa prinsipyo ng centrifugal force. Ang high-speed impeller blades ay umiikot sa likido at itinapon ito palabas, na lumilikha ng daloy. Bago ang pagsisimula, ang pump at piping ay dapat na ganap na napuno ng likido upang magkaroon ng vacuum state. Habang umiikot ang impeller, ang likido ay itinatapon palabas sa pamamagitan ng puwersang sentripugal, na lumilikha ng isang low-pressure zone sa sentro ng impeller. Ang atmospheric o haydroliko na presyon ay nagtutulak ng mas maraming likido mula sa pinagmulan papunta sa pump, na nagbibigay-daan sa tuluy-tuloy na paglipat.

Mga aplikasyon

Ang lpg 6 stage centrifugal pump na ito ay angkop para sa pagpuno ng silindro, pagbomba ng LPG mula sa mga tangke ng imbakan sa itaas ng lupa, at pagkarga at pagbabawas ng trak ng tangke. Pinangangasiwaan nito ang media tulad ng LPG, kerosene, diesel, at mga katulad na light hydrocarbon.

Mga pag-iingat

Ang isang 100-mesh o mas pinong strainer ay dapat na naka-install sa inlet ng pump.

Ang pump ay dapat na primed bago simulan - punan ng likido at ilabas ang lahat ng hangin upang maiwasan ang dry run.

Suriin ang direksyon ng pag-ikot ng motor bago magsimula.

Iwasan ang matagal na operasyon nang sarado ang discharge valve.

FAQ

Q1: Bakit hindi gumagana ang pump?

A1: Suriin ang motor at suriin kung may jamming (mga dayuhang bagay o hindi balanseng tie bolts).

Q2: Bakit malakas ang pag-vibrate ng pump?

A2: Suriin ang pagkakahanay - i-verify ang mga mounting nuts at pagkakapare-pareho sa taas ng gitna.

Q3: Paano ayusin ang pagtagas?

A3: Suriin ang mechanical seal (pinsala o hindi tamang taas – karaniwang 2.5mm±0.5mm) at suriin ang mga O-ring.
