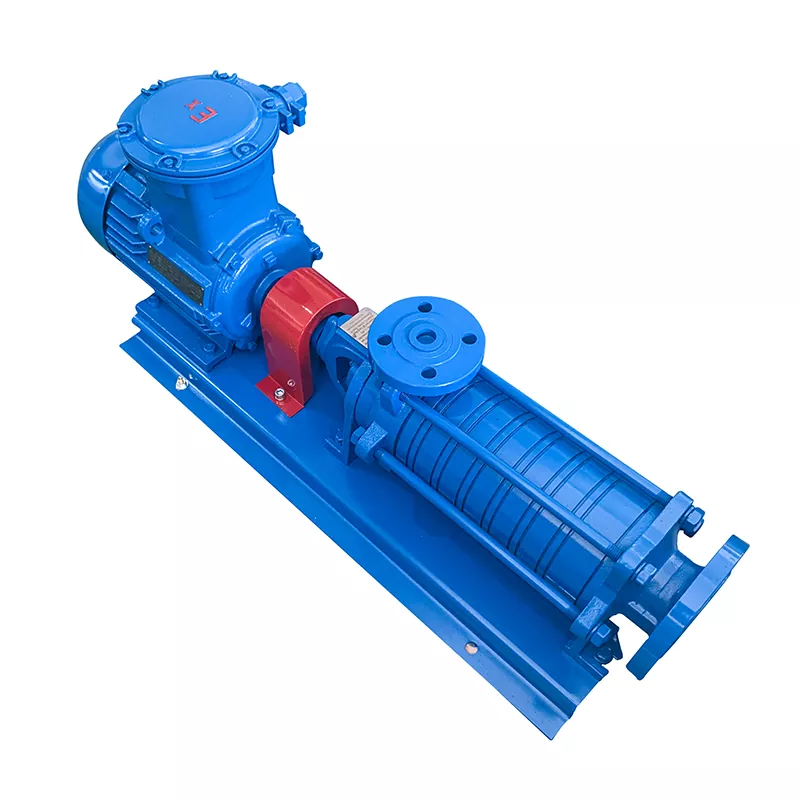

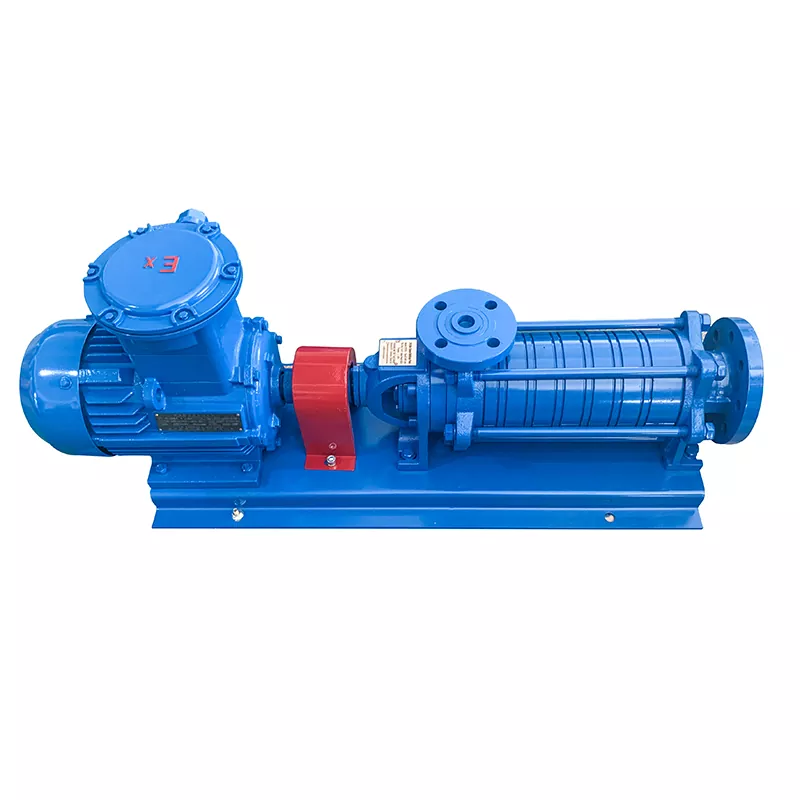

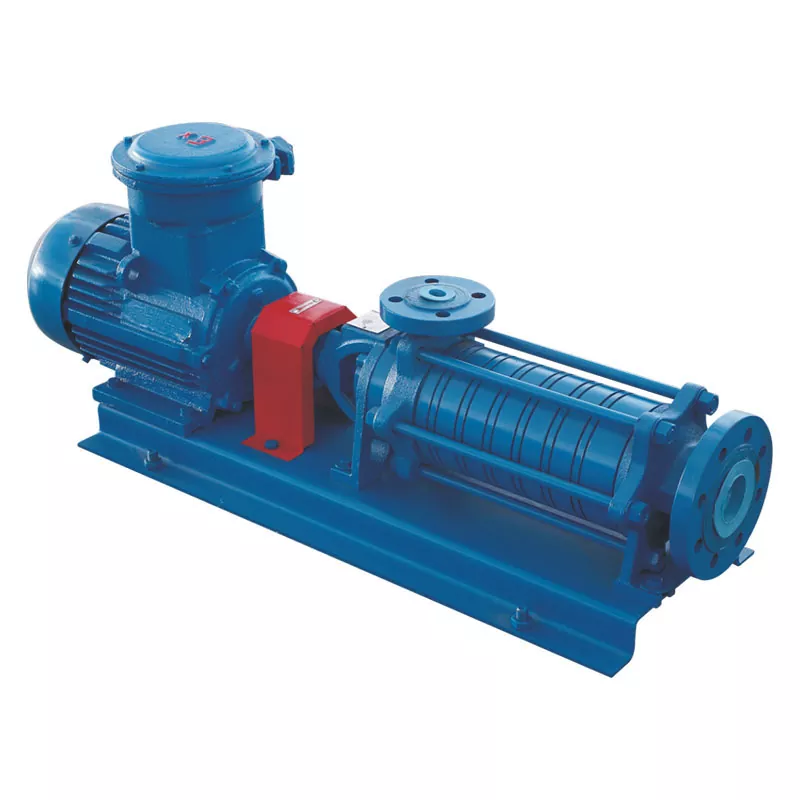

Liquefied Petroleum Gas Multistage Pump

Ang liquefied petroleum gas multistage pump ay isang centrifugal flow-channel pump na may pahalang na disenyo at 6 na yugto. Gumagamit ito ng mekanikal na selyo nang walang panlabas na paglamig. Nilagyan ng pre-compression turbine sa suction end, ang liquefied petroleum gas multistage pump na ito ay mahusay na gumaganap sa ilalim ng mababang kondisyon ng NPSH, na nag-aalok ng mataas na daloy ng daloy at mataas na presyon.

Ang pump ay binubuo ng apat na pangunahing bahagi: seksyon ng suporta, seksyon ng drive, mga bearings, at mga bahagi ng sealing. Ang seksyon ng suporta ay gumagamit ng mga tie bolts upang i-clamp ang inlet support frame, front guide vane sleeve, guide vane baffle, rear guide vane sleeve, outlet connector, outlet end cover, at outlet support frame na magkasama upang mabuo ang working chamber. Ang drive section ay binubuo ng drive shaft, front-stage impeller, copper impeller, at parallel key - ang shaft ay nagtutulak sa impeller sa pamamagitan ng key upang makabuo ng centrifugal force. Kasama sa mga bearings ang front guide vane sleeve bearings, single-direction thrust ball bearings, at rolling bearings. Ang mga bahagi ng sealing ay binubuo ng mga O-ring at mechanical seal. Ang parameter ay ang sumusunod.

Structural Feature

Ang liquefied petroleum gas multistage pump na ito ay nagtatampok ng pahalang na disenyo na may 6 na yugto ng mga impeller, na naghahatid ng mataas na ulo at malaking daloy ng output. Ang mekanikal na selyo ay hindi nangangailangan ng karagdagang sistema ng paglamig, na nagpapasimple sa pag-install at pagpapanatili. Ang pre-compression turbine sa dulo ng pagsipsip ay epektibong binabawasan ang mga kinakailangan sa NPSH, na tinitiyak ang matatag na operasyon kahit na sa ilalim ng mahihirap na kondisyon ng pagsipsip. Sa compact na istraktura at makinis na operasyon, ang liquefied petroleum gas multistage pump na ito ay angkop para sa tuluy-tuloy na mabigat na serbisyo.

Mga aplikasyon

Ang liquefied petroleum gas multistage pump na ito ay angkop para sa cylinder filling, pumping LPG mula sa above-ground storage tank, at tanker truck loading at unloading. Ito ay humahawak ng iba't ibang media kabilang ang LPG, kerosene, diesel, at iba pang likido.

Mga pag-iingat

1.Ang isang 100-mesh o mas pinong strainer ay dapat na naka-install sa pump inlet upang maiwasan ang mga debris na pumasok at magdulot ng pinsala.

2. Ang pump ay dapat na primed bago simulan - ang lahat ng hangin ay dapat na ilabas at ang pump ay puno ng likido. Ang pagkabigong gawin ito ay magdudulot ng overheating, vibration, at dry running, na maaaring makapinsala sa pump o humantong sa pagkabigo ng kagamitan.

3. Dapat suriin ang direksyon ng pag-ikot ng motor bago magsimula.

4. Iwasan ang matagal na operasyon nang nakasara ang discharge valve, dahil paiikliin nito ang buhay ng serbisyo ng pump.

FAQ

Q1: Bakit hindi gumagana ang multistage pump?

A1: Suriin ang motor. Kung maayos, siyasatin ang katawan ng bomba kung may jamming – mga banyagang bagay o hindi balanseng tensyon sa 6 na tie bolts.

Q2: Bakit malakas ang pag-vibrate ng pump habang tumatakbo?

A2: Suriin ang pagkakahanay sa pagitan ng motor at pump – i-verify ang pagkakahanay ng mga mounting nuts at pagkakapare-pareho sa taas ng gitna.

Q3: Paano ayusin ang pagtagas mula sa multistage pump?

A3: Suriin ang mechanical seal (pinsala o hindi tamang taas) at suriin ang katawan ng bomba (mga bitak o pagod na O-ring).
