Ang core ngLpgfm1 flowmeteray isang saradong cylindrical shell. Ang shell ay naka -install sa loob ng isang libreng pag -ikot sa paligid ng gitnang axis ng cylindrical drum, ang tambol ng talim ng radial na pinaghiwalay sa tatlo o apat na independiyenteng silid ng gas (o 'bucket'). Ang bawat silid ay may tuwid na pagbubukas ng mga pagbubukas sa panloob na dingding (malapit sa axis ng sentro) at sa panlabas na dingding (malapit sa pabahay): ang panloob na pagbubukas ay nagsisilbing inlet sa silid ng pagsukat ng silid at ang panlabas na pagbubukas ay nagsisilbing outlet ng silid. Ang pabahay ng LPGFM1 ay napuno ng halos kalahati ng dami ng tubig o langis na may mababang lagkit bilang isang sealing likido, upang ang mas mababang kalahati ng rotor ay nalubog sa likido. Ang pamamaraan ng pag-sealing ng likido na ito ay ang pangunahing tampok ng flowmeter, na pumapalit sa mekanikal na pagbubuklod ng tradisyonal na volumetric flowmeter at nakamit ang isang natatanging operasyon na walang pagtagas.
Ang gas mula sa flowmeter inlet papunta sa daloy ng trabaho ay ang mga sumusunod:
Inflatable Stage: Ang gas muna sa kasalukuyang sa isang tiyak na posisyon ng silid ng gas (tulad ng isang silid). Sa oras na ito, ang isang silid ng panloob na inlet na nakalantad lamang sa likidong ibabaw, at ang inlet na konektado sa gas ay nagsimulang punan ang isang silid. Kasabay nito, ang isa pang silid (hal. Kamara B) ay napuno ng gas at ang panloob at panlabas na pagbubukas ay tinatakan ng likidong ibabaw, na bumubuo ng isang saradong puwang ng 'bucket' - ang silid ng pagsukat. Ang isang ikatlong silid (hal., Kamara C) ay may panlabas na outlet na nakalantad sa likidong ibabaw at nagsisimulang mag -vent gas sa outlet ng metro.
Pagmaneho at pag -ikot: Habang ang gas ay patuloy na punan ang isang silid, ang umiikot na silindro ay sumailalim sa isang hindi balanseng puwersa na hinimok ng presyon ng inlet at nagsisimula na paikutin ang counterclockwise sa paligid ng gitnang axis (direksyon ng pag -ikot ay nakasalalay sa disenyo at ipinapakita sa counterclockwise sa paglalarawan).
Kasabay nito, ang Chamber A ay umiikot sa orihinal na posisyon ng Kamara B, at ang panloob at panlabas na pagbubukas ay selyadong sa pamamagitan ng likidong ibabaw, na bumubuo ng isang bagong silid ng pagsukat. Sa ganitong paraan, ang bawat silid ay sumasailalim sa ikot: inflation → pagbuo ng isang selyadong silid → tambutso → pag -reset ng paglulubog.
Batayan ng pagsukat ng volumetric: Ang pangunahing punto ay para sa bawat rebolusyon ng tambol, isang dami ng gas na katumbas ng 'bilang ng mga silid × dami ng mga indibidwal na silid' ay dumadaan sa metro. Halimbawa, sa kaso ng isang apat na silid na rotor, ang isang rebolusyon ay naglabas ng apat na beses ang dami ng mga silid. Ang bilang ng mga pag -ikot ng silindro ay ipinadala sa panlabas na tagapagpahiwatig ng pagbibilang (hal. Mechanical counter o electronic sensor) sa pamamagitan ng mekanismo ng gearing, na maaaring tumpak na magdagdag ng kabuuang dami ng gas na dumadaan sa flowmeter.

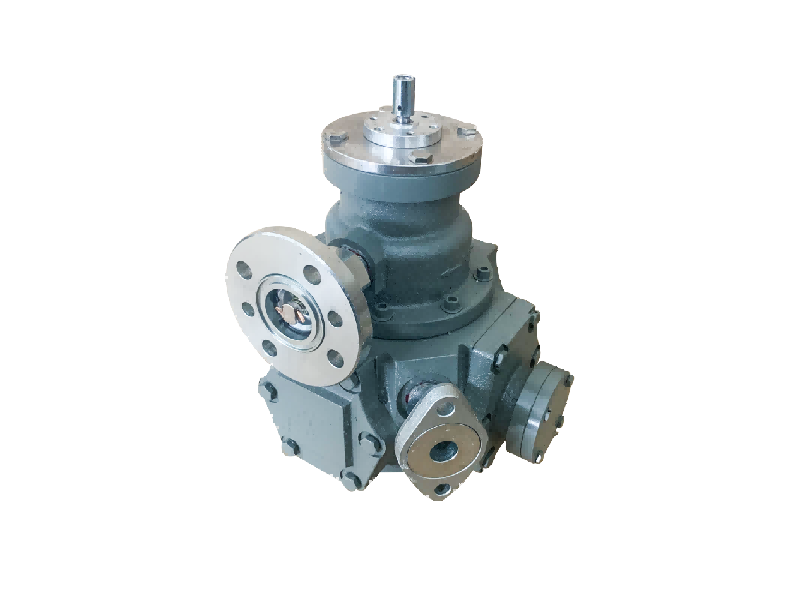

Lpg flowmeterSa pamamagitan ng kabutihan ng prinsipyo ng likidong sealing nito, isang natatanging klase ng di-pagtulo ng volumetric flowmeter. Ang mga katangian ng error nito (tulad ng pagkakasunud -sunod, pag -uulit) at iba pang umaasa sa mekanikal na pagbubuklod ng volumetric flowmeter (tulad ng sinturon, lamad) ay may isang makabuluhang pagkakaiba, karaniwang may mahusay na kawastuhan, pagsukat ng kawastuhan ng hanggang sa 0.2 na antas sa 0.5 na antas. Gayunpaman, ang prinsipyo ng operasyon ay nagdadala din ng mga tiyak na limitasyon:
Mga Limitasyon ng Daloy ng Daloy: Upang matiyak na ang likido ay maaaring epektibong mai -seal sa silid ng gas at ang gas ay maaaring maayos na maipalabas nang hindi nagiging sanhi ng marahas na pagbabagu -bago sa antas ng likido o likidong entrainment, ang umiikot na bilis ng rotary cylinder ay hindi maaaring masyadong mabilis. Ito ay direktang nililimitahan ang maximum na masusukat na rate ng daloy. Samakatuwid, ang mga metro ng daloy ng LPGFM1 ay pangunahing angkop para sa tumpak na pagsukat ng mga maliliit na gas ng daloy, na karaniwang ginagamit sa mga laboratoryo, karaniwang pag -calibrate ng metro, maliit na pagsubaybay sa daloy ng mga espesyal na proseso at iba pang mga senaryo.
Mga Kinakailangan sa Pagkatugma sa Gas: Ang gas na susukat ay hindi dapat matunaw sa sealing likido sa loob ng flowmeter, at hindi rin ito magkakaroon ng anumang reaksyon ng kemikal o pakikipag -ugnay sa likidong sealing. Ang pagkabigo na gawin ito ay maaaring magresulta sa mga error sa pagsukat (hal., Maliit na pagbabasa ng dami dahil sa paglusaw ng gas), mga pagbabago sa likas na katangian ng likido, o kahit na pinsala sa metro. Ang pagpili ng isang angkop na likido ng sealing (tubig, langis o iba pang likido na likido) ay mahalaga para sa tumpak na pagsukat ng isang partikular na gas.
Iba pang mga pagsasaalang -alang: Ang metro ay kailangang mai -mount nang pahalang at ang antas ng likido ay kailangang mapanatili sa tinukoy na marka kapag ginagamit. Ang mga pagbabago sa nakapaligid na temperatura ay maaaring magresulta sa mga pagbabago sa dami ng likido ng sealing at nangangailangan ng pansin o kabayaran. Habang ang lubos na tumpak, kadalasan ang mga ito ay medyo malaki sa laki at timbang at nangangailangan ng regular na pagpapanatili ng antas at kalinisan ng likido.
Sa buod, ang mga flowmeter ng LPG, na may kanilang mataas na kawastuhan, walang pagtagas at madaling maunawaan na prinsipyo, ay sumakop sa isang mahalagang posisyon sa larangan ng kabuuang dami ng pagsukat ng mga maliliit na gas na daloy, ngunit kailangang mahigpit na sundin ang kanilang naaangkop na mga saklaw ng daloy at mga selyo na tinatakan na mga kinakailangan sa pagkakatugma sa likido.
